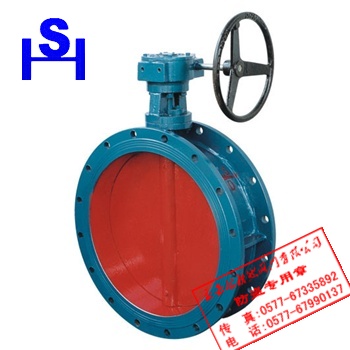

D341W通风蝶阀
一、D341W通风蝶阀产品概述
D341W通风蝶阀是一种法兰连接，蜗轮驱动，密封圈与阀体材料相同的蝶阀，其采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活， 操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。
D341W通风蝶阀广泛应用于冶金、化工、建材、电站、玻璃等行业中的通风以及环保工程的含尘冷风或热风气体管道中作为气体介质调节流量或切断装置。
二、D341W通风蝶阀主要零件部件材料表
|
序号
|
零件名称
|
材料名称
|
|
1
|
阀体
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
2
|
蝶板
|
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
|
|
3
|
密封圈
|
与阀体相同
|
|
4
|
阀杆
|
碳钢、2Cr13、不锈钢、铬镍钼钛钢
|
|
5
|
填料
|
氟塑料、柔性石墨
|
三、D341W通风蝶阀主要性能参数表
|
公称通径DN(mm)
|
50～2000
|
|
公称压力PN(MPa)
|
0.05
|
0.25
|
0.6
|
|
试验压力
|
强度试验
|
0.075
|
0.375
|
0.9
|
|
密封试验
|
≤1%泄漏量
|
|
适用介质
|
煤气、含尘气体、烟道气等。
|
四、D341W通风蝶阀主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
参考值 (kg)
|
|
L
|
H
|
H0
|
A
|
B
|
D
|
D1
|
D2
|
n-d
|
|
0.05-0.25
|
50
|
108
|
70
|
286
|
125
|
193
|
140
|
110
|
88
|
4-18
|
14
|
|
65
|
112
|
80
|
306
|
125
|
193
|
160
|
130
|
108
|
4-18
|
15
|
|
80
|
114
|
95
|
334
|
125
|
193
|
190
|
150
|
124
|
4-18
|
17
|
|
100
|
127
|
105
|
354
|
125
|
193
|
210
|
170
|
144
|
4-18
|
20
|
|
125
|
140
|
120
|
384
|
125
|
193
|
240
|
200
|
174
|
8-18
|
25
|
|
150
|
140
|
132
|
409
|
125
|
193
|
265
|
225
|
199
|
8-18
|
29
|
|
200
|
152
|
160
|
593
|
165
|
183
|
320
|
280
|
254
|
8-18
|
47
|
|
250
|
165
|
187
|
650
|
165
|
283
|
375
|
335
|
309
|
12-18
|
67
|
|
300
|
178
|
220
|
715
|
165
|
283
|
440
|
395
|
363
|
12-22
|
78
|
|
350
|
190
|
245
|
814
|
175
|
334
|
490
|
445
|
413
|
12-22
|
96
|
|
400
|
216
|
270
|
863
|
175
|
334
|
540
|
495
|
463
|
16-22
|
130
|
|
450
|
222
|
297
|
918
|
175
|
334
|
595
|
550
|
518
|
16-22
|
142
|
|
500
|
229
|
322
|
1016
|
210
|
425
|
645
|
600
|
568
|
20-22
|
191
|
|
600
|
267
|
377
|
1128
|
210
|
425
|
755
|
705
|
667
|
20-26
|
230
|
|
700
|
292
|
430
|
1233
|
210
|
425
|
860
|
810
|
772
|
24-26
|
250
|
|
800
|
318
|
487
|
1344
|
210
|
425
|
975
|
920
|
878
|
24-30
|
320
|
|
900
|
330
|
537
|
1560
|
320
|
620
|
1075
|
1020
|
978
|
24-30
|
410
|
|
1000
|
410
|
587
|
1660
|
320
|
620
|
1175
|
1120
|
1078
|
28-30
|
510
|
|
1200
|
470
|
687
|
1890
|
320
|
620
|
1375
|
1320
|
1280
|
32-30
|
720
|
|
1400
|
530
|
760
|
2670
|
575
|
714
|
1575
|
1520
|
1480
|
36-30
|
1270
|
|
1600
|
600
|
895
|
2810
|
575
|
714
|
1790
|
1730
|
1690
|
40-30
|
1730
|
|
1800
|
670
|
995
|
3020
|
575
|
714
|
1990
|
1930
|
1890
|
44-30
|
2750
|
|
2000
|
760
|
1095
|
3220
|
656
|
810
|
2190
|
2130
|
2090
|
48-30
|
3050
|
|
0.6
|
50
|
108
|
70
|
286
|
125
|
193
|
140
|
110
|
88
|
4-14
|
14
|
|
65
|
112
|
80
|
306
|
125
|
193
|
160
|
130
|
108
|
4-14
|
15
|
|
80
|
114
|
95
|
334
|
125
|
193
|
190
|
150
|
124
|
4-18
|
17
|
|
100
|
127
|
105
|
354
|
125
|
193
|
210
|
170
|
144
|
4-18
|
20
|
|
125
|
140
|
120
|
384
|
125
|
193
|
240
|
200
|
174
|
8-18
|
25
|
|
150
|
140
|
132
|
409
|
125
|
193
|
265
|
225
|
199
|
8-18
|
29
|
|
200
|
152
|
160
|
593
|
165
|
183
|
320
|
280
|
254
|
8-18
|
47
|
|
250
|
165
|
187
|
650
|
165
|
283
|
375
|
335
|
309
|
12-18
|
67
|
|
300
|
178
|
220
|
715
|
165
|
283
|
440
|
395
|
363
|
12-22
|
78
|
|
350
|
190
|
245
|
814
|
175
|
334
|
490
|
445
|
413
|
12-22
|
96
|
|
400
|
216
|
270
|
863
|
175
|
334
|
540
|
495
|
463
|
16-22
|
130
|
|
450
|
222
|
297
|
918
|
175
|
334
|
595
|
550
|
518
|
16-22
|
142
|
|
500
|
229
|
322
|
1016
|
210
|
425
|
645
|
600
|
568
|
20-22
|
191
|
|
600
|
267
|
377
|
1128
|
210
|
425
|
755
|
705
|
667
|
20-26
|
230
|
|
700
|
292
|
430
|
1233
|
210
|
425
|
860
|
810
|
772
|
24-26
|
250
|
|
800
|
318
|
487
|
1344
|
210
|
425
|
975
|
920
|
878
|
24-30
|
320
|
|
900
|
330
|
537
|
1560
|
320
|
620
|
1075
|
1020
|
978
|
24-30
|
410
|
|
1000
|
410
|
587
|
1660
|
320
|
620
|
1175
|
1120
|
1078
|
28-30
|
510
|
|
1200
|
470
|
687
|
1890
|
320
|
620
|
1405
|
1340
|
1295
|
32-33
|
720
|
|
1400
|
530
|
760
|
2670
|
575
|
714
|
1630
|
1560
|
1510
|
36-36
|
1270
|
|
1600
|
600
|
895
|
2810
|
575
|
714
|
1830
|
1760
|
1710
|
40-36
|
1730
|
|
1800
|
670
|
995
|
3020
|
575
|
714
|
2045
|
1970
|
1918
|
44-39
|
2750
|
|
2000
|
760
|
1095
|
3220
|
656
|
810
|
2265
|
2180
|
2125
|
48-42
|
3050
|
五、D341W通风蝶阀主要结构图
尊敬的客户！如果你需要的D341W通风蝶阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供最优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
