D373H/Y金属硬密封对夹式蝶阀
一、D373H/Y金属硬密封对夹式蝶阀产品概述
D373H/Y金属硬密封对夹式蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能，密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点，该蝶阀蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长，大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
D373H/Y金属硬密封对夹式蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装，驱动装置可以多工位(旋转90°或180°)安装，该产品被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
二、D373H/Y金属硬密封对夹式蝶阀主要零件部件材料表
|
序号
|
零件名称
|
材料名称
|
|
1
|
阀体
|
铸铁、QT450-10、WCB、不锈钢、铬钼钢、合金钢
|
|
2
|
蝶板
|
QT450-10、WCB、不锈钢、铬钼钢、合金钢（镀硬铬）
|
|
3
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
|
4
|
阀杆
|
2Cr13不锈钢、1Cr13不锈钢、铬钼钢
|
|
5
|
填料
|
柔性石墨
|
三、D373H/Y金属硬密封对夹式蝶阀主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
L
|
H
|
H1
|
A1
|
B1
|
D1
|
Z-Фd
|
|
0.6
|
50
|
43
|
112
|
350
|
180
|
200
|
110
|
4-14
|
|
65
|
46
|
115
|
370
|
180
|
200
|
130
|
4-14
|
|
80
|
49
|
120
|
380
|
180
|
200
|
150
|
4-18
|
|
100
|
56
|
138
|
420
|
180
|
200
|
170
|
8-18
|
|
125
|
64
|
164
|
460
|
180
|
200
|
200
|
8-18
|
|
150
|
70
|
175
|
555
|
270
|
280
|
225
|
8-18
|
|
200
|
71
|
208
|
605
|
270
|
280
|
280
|
12-18
|
|
250
|
76
|
243
|
680
|
270
|
280
|
335
|
12-22
|
|
300
|
83
|
283
|
800
|
380
|
420
|
395
|
12-22
|
|
350
|
92
|
310
|
835
|
380
|
420
|
445
|
16-22
|
|
400
|
102
|
340
|
915
|
450
|
470
|
495
|
16-22
|
|
450
|
114
|
380
|
960
|
480
|
490
|
550
|
16-22
|
|
500
|
127
|
410
|
1020
|
480
|
490
|
600
|
20-22
|
|
600
|
154
|
470
|
1225
|
480
|
490
|
705
|
20-26
|
|
700
|
165
|
550
|
1355
|
640
|
660
|
810
|
24-26
|
|
800
|
190
|
640
|
1470
|
640
|
660
|
902
|
24-30
|
|
900
|
203
|
710
|
1545
|
750
|
860
|
1020
|
24-30
|
|
1000
|
216
|
770
|
1795
|
850
|
900
|
1120
|
28-30
|
|
1200
|
254
|
890
|
1965
|
850
|
900
|
1340
|
32-33
|
|
1.0
|
50
|
43
|
112
|
350
|
180
|
200
|
125
|
4-18
|
|
65
|
46
|
115
|
370
|
180
|
200
|
145
|
4-18
|
|
80
|
49
|
120
|
380
|
180
|
200
|
160
|
8-18
|
|
100
|
56
|
138
|
420
|
180
|
200
|
180
|
8-18
|
|
125
|
64
|
164
|
460
|
180
|
200
|
210
|
8-18
|
|
150
|
70
|
175
|
555
|
270
|
280
|
240
|
8-22
|
|
200
|
71
|
208
|
605
|
270
|
280
|
295
|
8-22
|
|
250
|
76
|
243
|
680
|
270
|
280
|
350
|
12-22
|
|
300
|
83
|
283
|
800
|
380
|
420
|
400
|
12-22
|
|
350
|
92
|
310
|
835
|
380
|
420
|
460
|
16-22
|
|
400
|
102
|
340
|
915
|
450
|
470
|
515
|
16-26
|
|
450
|
114
|
380
|
960
|
480
|
490
|
565
|
20-26
|
|
500
|
127
|
410
|
1020
|
480
|
490
|
620
|
20-26
|
|
600
|
154
|
470
|
1225
|
480
|
490
|
725
|
20-30
|
|
700
|
165
|
550
|
1355
|
640
|
660
|
840
|
24-30
|
|
800
|
190
|
640
|
1470
|
640
|
660
|
950
|
24-33
|
|
900
|
203
|
710
|
1545
|
750
|
860
|
1050
|
28-33
|
|
1000
|
216
|
770
|
1795
|
850
|
900
|
1160
|
28-36
|
|
1200
|
254
|
890
|
1965
|
850
|
900
|
1380
|
32-39
|
|
1.6
|
50
|
43
|
112
|
350
|
180
|
200
|
125
|
4-18
|
|
65
|
46
|
115
|
370
|
180
|
200
|
145
|
4-18
|
|
80
|
49
|
120
|
380
|
180
|
200
|
160
|
8-18
|
|
100
|
56
|
138
|
420
|
180
|
200
|
180
|
8-18
|
|
125
|
64
|
164
|
460
|
180
|
200
|
210
|
8-18
|
|
150
|
70
|
175
|
555
|
270
|
280
|
240
|
8-22
|
|
200
|
71
|
208
|
605
|
270
|
280
|
295
|
12-22
|
|
250
|
76
|
243
|
680
|
270
|
280
|
335
|
12-26
|
|
300
|
83
|
283
|
825
|
380
|
420
|
410
|
12-26
|
|
350
|
92
|
310
|
900
|
380
|
420
|
470
|
16-26
|
|
400
|
102
|
340
|
980
|
450
|
470
|
525
|
16-30
|
|
450
|
114
|
380
|
1030
|
480
|
490
|
585
|
20-30
|
|
500
|
127
|
410
|
1105
|
480
|
490
|
650
|
20-33
|
|
600
|
154
|
470
|
1310
|
480
|
490
|
770
|
20-36
|
|
700
|
165
|
550
|
1435
|
640
|
660
|
840
|
24-36
|
|
800
|
190
|
640
|
1605
|
640
|
660
|
950
|
24-39
|
|
900
|
203
|
710
|
1745
|
750
|
860
|
1050
|
28-39
|
|
1000
|
216
|
770
|
1885
|
850
|
900
|
1170
|
28-42
|
|
1200
|
254
|
890
|
2105
|
850
|
900
|
1390
|
32-48
|
|
2.5
|
50
|
43
|
112
|
350
|
180
|
200
|
125
|
4-18
|
|
65
|
46
|
115
|
370
|
180
|
200
|
145
|
8-18
|
|
80
|
49
|
120
|
380
|
180
|
200
|
160
|
8-18
|
|
100
|
56
|
138
|
420
|
180
|
200
|
190
|
8-22
|
|
125
|
64
|
164
|
460
|
180
|
200
|
220
|
8-26
|
|
150
|
70
|
175
|
555
|
270
|
280
|
250
|
8-26
|
|
200
|
71
|
208
|
605
|
270
|
280
|
310
|
12-26
|
|
250
|
76
|
243
|
680
|
270
|
280
|
370
|
12-30
|
|
300
|
83
|
283
|
825
|
380
|
420
|
430
|
16-30
|
|
350
|
92
|
310
|
900
|
380
|
420
|
490
|
16-33
|
|
400
|
102
|
340
|
980
|
450
|
470
|
550
|
16-36
|
|
450
|
114
|
380
|
1030
|
480
|
490
|
600
|
20-36
|
|
500
|
127
|
410
|
1105
|
480
|
490
|
660
|
20-36
|
|
600
|
154
|
470
|
1310
|
480
|
490
|
770
|
20-39
|
|
700
|
165
|
550
|
1435
|
640
|
660
|
875
|
24-42
|
|
800
|
190
|
640
|
1605
|
640
|
660
|
990
|
24-48
|
|
900
|
203
|
710
|
1745
|
750
|
860
|
1090
|
28-48
|
|
1000
|
216
|
770
|
1885
|
850
|
900
|
1210
|
28-56
|
|
1200
|
254
|
890
|
2105
|
850
|
900
|
1420
|
32-56
|
|
4.0
|
50
|
43
|
112
|
350
|
180
|
200
|
125
|
4-18
|
|
65
|
46
|
115
|
370
|
180
|
200
|
145
|
8-18
|
|
80
|
49
|
120
|
380
|
180
|
200
|
160
|
8-18
|
|
100
|
56
|
138
|
420
|
180
|
200
|
190
|
8-22
|
|
125
|
64
|
164
|
460
|
180
|
200
|
220
|
8-26
|
|
150
|
70
|
175
|
555
|
270
|
280
|
250
|
8-26
|
|
200
|
71
|
208
|
605
|
270
|
280
|
320
|
12-30
|
|
250
|
76
|
243
|
680
|
270
|
280
|
385
|
12-33
|
|
300
|
83
|
283
|
825
|
380
|
420
|
450
|
16-33
|
|
350
|
92
|
310
|
900
|
380
|
420
|
510
|
16-36
|
|
400
|
102
|
340
|
980
|
450
|
470
|
585
|
16-39
|
|
450
|
114
|
380
|
1030
|
480
|
490
|
610
|
20-39
|
|
500
|
127
|
410
|
1105
|
480
|
490
|
670
|
20-42
|

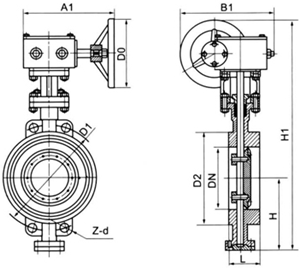

四、D373H/Y金属硬密封对夹式蝶阀主要结构图
尊敬的客户！如果你需要的D373H/Y金属硬密封对夹式蝶阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
