D973H/Y电动对夹式硬密封蝶阀
一、D973H/Y电动对夹式硬密封蝶阀产品概述
D973H/Y电动对夹式硬密封蝶阀是由对夹式金属硬密封蝶阀和电动执行机构组成，电动执行器采用一体化结构，接入220VAC电源即可控制运转，也可加入控制模块输入控制信号(4-20mADC或 1-5VDC)进行调节控制，具有功能强，体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适用于高温高压工况。电动对夹式硬密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
D973H/Y电动对夹式硬密封蝶阀配备的HK系列执行机构功能强劲，有智能型、调节型、开关式三种，其体积仅相当于同类产品的35%左右，使用方便，采用单相电源，接线简单，采用独创的球型凸出结构，使观察更方便，防水防锈、可任意角度安装，保护装置有双重限位、过热保护、过载保护，全行程时间5秒、10秒、15秒、30秒、45秒、60秒及带手动功能。智能数控型内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信(4-20mA DC /1-5VDC)实现蝶阀开度的智能控制和精确定位。
二、D973H/Y电动对夹式硬密封蝶阀主要零件部件材料表
|
序号
|
零件名称
|
材料名称
|
|
1
|
阀体
|
铸铁、QT450-10、WCB、不锈钢、铬钼钢、合金钢
|
|
2
|
蝶板
|
QT450-10、WCB、不锈钢、铬钼钢、合金钢(镀硬铬)
|
|
3
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
|
4
|
阀杆
|
2Cr13不锈钢、1Cr13不锈钢、铬钼钢
|
|
5
|
填料
|
柔性石墨
|
三、D973H/Y电动对夹式硬密封蝶阀主要执行标准表
|
制造标准
|
JB/T 8527-97
|
|
法兰标准
|
GB/T9113.1-2000;GB/T9115.1-2000;JB78
|
|
结构长度标准
|
GB/T12221-1989
|
|
检验标准
|
GB/T13927-92
|
|
压力试验标准
|
GB/T13927-1992;JB/T9092-1999
|
四、D973H/Y电动对夹式硬密封蝶阀主要外型尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
L
|
H
|
H3
|
A3
|
B3
|
D1
|
Z-Фd
|
|
0.6
|
50
|
43
|
112
|
530
|
250
|
255
|
110
|
4-14
|
|
65
|
46
|
115
|
550
|
250
|
255
|
130
|
4-14
|
|
80
|
49
|
120
|
565
|
250
|
255
|
150
|
4-18
|
|
100
|
56
|
138
|
600
|
250
|
255
|
170
|
8-18
|
|
125
|
64
|
164
|
640
|
250
|
255
|
200
|
8-18
|
|
150
|
70
|
175
|
705
|
300
|
315
|
225
|
8-18
|
|
200
|
71
|
208
|
775
|
300
|
315
|
280
|
12-18
|
|
250
|
76
|
243
|
945
|
300
|
315
|
335
|
12-22
|
|
300
|
83
|
283
|
1070
|
300
|
315
|
395
|
12-22
|
|
350
|
92
|
310
|
1140
|
300
|
315
|
445
|
16-22
|
|
400
|
102
|
340
|
1210
|
300
|
315
|
495
|
16-22
|
|
450
|
114
|
380
|
1335
|
575
|
714
|
550
|
16-22
|
|
500
|
127
|
410
|
1415
|
575
|
714
|
600
|
20-22
|
|
600
|
154
|
470
|
1605
|
656
|
810
|
705
|
20-26
|
|
700
|
165
|
550
|
1844
|
656
|
810
|
810
|
24-26
|
|
800
|
190
|
640
|
2040
|
656
|
810
|
902
|
24-30
|
|
900
|
203
|
710
|
2255
|
785
|
863
|
1020
|
24-30
|
|
1000
|
216
|
770
|
2380
|
785
|
863
|
1120
|
28-30
|
|
1200
|
254
|
890
|
2640
|
785
|
863
|
1340
|
32-33
|
|
1.0
|
50
|
43
|
112
|
530
|
250
|
255
|
125
|
4-18
|
|
65
|
46
|
115
|
550
|
250
|
255
|
145
|
4-18
|
|
80
|
49
|
120
|
565
|
250
|
255
|
160
|
8-18
|
|
100
|
56
|
138
|
600
|
250
|
255
|
180
|
8-18
|
|
125
|
64
|
164
|
640
|
250
|
255
|
210
|
8-18
|
|
150
|
70
|
175
|
705
|
300
|
315
|
240
|
8-22
|
|
200
|
71
|
208
|
775
|
300
|
315
|
295
|
8-22
|
|
250
|
76
|
243
|
945
|
300
|
315
|
350
|
12-22
|
|
300
|
83
|
283
|
1070
|
300
|
315
|
400
|
12-22
|
|
350
|
92
|
310
|
1140
|
300
|
315
|
460
|
16-22
|
|
400
|
102
|
340
|
1210
|
300
|
315
|
515
|
16-26
|
|
450
|
114
|
380
|
1335
|
575
|
714
|
565
|
20-26
|
|
500
|
127
|
410
|
1415
|
575
|
714
|
620
|
20-26
|
|
600
|
154
|
470
|
1605
|
656
|
810
|
725
|
20-30
|
|
700
|
165
|
550
|
1844
|
656
|
810
|
840
|
24-30
|
|
800
|
190
|
640
|
2040
|
656
|
810
|
950
|
24-33
|
|
900
|
203
|
710
|
2255
|
785
|
863
|
1050
|
28-33
|
|
1000
|
216
|
770
|
2380
|
785
|
863
|
1160
|
28-36
|
|
1200
|
254
|
890
|
2640
|
785
|
863
|
1380
|
32-39
|
|
1.6
|
50
|
43
|
112
|
530
|
250
|
255
|
125
|
4-18
|
|
65
|
46
|
115
|
550
|
250
|
255
|
145
|
4-18
|
|
80
|
49
|
120
|
565
|
250
|
255
|
160
|
8-18
|
|
100
|
56
|
138
|
600
|
250
|
255
|
180
|
8-18
|
|
125
|
64
|
164
|
640
|
250
|
255
|
210
|
8-18
|
|
150
|
70
|
175
|
705
|
300
|
315
|
240
|
8-22
|
|
200
|
71
|
208
|
775
|
300
|
315
|
295
|
12-22
|
|
250
|
76
|
243
|
945
|
300
|
315
|
335
|
12-26
|
|
300
|
83
|
283
|
1070
|
300
|
315
|
410
|
12-26
|
|
350
|
92
|
310
|
1140
|
300
|
315
|
470
|
16-26
|
|
400
|
102
|
340
|
1210
|
300
|
315
|
525
|
16-30
|
|
450
|
114
|
380
|
1335
|
575
|
714
|
585
|
20-30
|
|
500
|
127
|
410
|
1415
|
575
|
714
|
650
|
20-33
|
|
600
|
154
|
470
|
1605
|
656
|
810
|
770
|
20-36
|
|
700
|
165
|
550
|
1844
|
656
|
810
|
840
|
24-36
|
|
800
|
190
|
640
|
2040
|
656
|
810
|
950
|
24-39
|
|
900
|
203
|
710
|
2255
|
785
|
863
|
1050
|
28-39
|
|
1000
|
216
|
770
|
2380
|
785
|
863
|
1170
|
28-42
|
|
1200
|
254
|
890
|
2640
|
785
|
863
|
1390
|
32-48
|
|
2.5
|
50
|
43
|
112
|
530
|
250
|
255
|
125
|
4-18
|
|
65
|
46
|
115
|
550
|
250
|
255
|
145
|
8-18
|
|
80
|
49
|
120
|
565
|
250
|
255
|
160
|
8-18
|
|
100
|
56
|
138
|
600
|
250
|
255
|
190
|
8-22
|
|
125
|
64
|
164
|
640
|
250
|
255
|
220
|
8-26
|
|
150
|
70
|
175
|
705
|
300
|
315
|
250
|
8-26
|
|
200
|
71
|
208
|
775
|
300
|
315
|
310
|
12-26
|
|
250
|
76
|
243
|
945
|
300
|
315
|
370
|
12-30
|
|
300
|
83
|
283
|
1070
|
300
|
315
|
430
|
16-30
|
|
350
|
92
|
310
|
1140
|
300
|
315
|
490
|
16-33
|
|
400
|
102
|
340
|
1210
|
300
|
315
|
550
|
16-36
|
|
450
|
114
|
380
|
1335
|
575
|
714
|
600
|
20-36
|
|
500
|
127
|
410
|
1415
|
575
|
714
|
660
|
20-36
|
|
600
|
154
|
470
|
1605
|
656
|
810
|
770
|
20-39
|
|
700
|
165
|
550
|
1844
|
656
|
810
|
875
|
24-42
|
|
800
|
190
|
640
|
2040
|
656
|
810
|
990
|
24-48
|
|
900
|
203
|
710
|
2255
|
785
|
863
|
1090
|
28-48
|
|
1000
|
216
|
770
|
2380
|
785
|
863
|
1210
|
28-56
|
|
1200
|
254
|
890
|
2640
|
785
|
863
|
1420
|
32-56
|

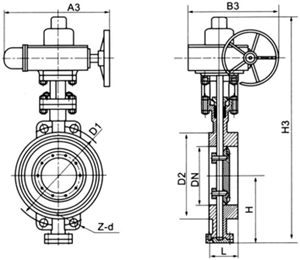

五、D973H/Y电动对夹式硬密封蝶阀主要结构图
尊敬的客户！如果你需要的D973H/Y电动对夹式硬密封蝶阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
