Q347MF喷煤粉球阀
一、Q347MF喷煤粉球阀产品概述
Q347MF喷煤粉球阀是新然阀门厂根据客户工况要求不断技术改进的作为控制含尘、含固体粉末的新型产品，该产品特别适用于高炉煤粉喷吹、空气管路等系统，其独特的优越性深受广大使用单位的好评，该阀阀座带有磨损自动补偿装置，能有效确保阀门的密封性能；特殊材料制成的密封圈，具有耐高温、耐磨损、使用寿命长的特点；该阀结构紧凑、启闭灵活、安装维修方便。
二、Q347MF喷煤粉球阀主要零部件材料表
|
序号
|
零件名称
|
材料名称
|
|
Q347MF-C
|
Q647MF-P
|
Q647MF-R
|
|
1
|
阀体、阀盖
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
2
|
球体、阀座
|
1Cr18Ni9Ti+硬铬
|
1Cr18Ni9Ti+硬铬
|
1Cr18Ni12Mo2Ti+硬铬
|
|
3
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
4
|
密封圈
|
特种耐磨耐高温四氟、对位聚苯
|
|
5
|
螺栓
|
中碳钢
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
三、Q347MF喷煤粉球阀主要性能规范表
|
公称压力
|
1.6MPa
|
|
壳体试验压力
|
2.4MPa
|
|
高压液密封
|
1.76MPa
|
|
低压液密封
|
0.6MPa
|
|
适用温度
|
-28-300℃
|
|
适用介质
|
含尘气体、煤粉等
|
|
结构长度按
|
GB1221-89
|
|
法兰尺寸按
|
GB9113、JB79-59
|
|
检验试验按
|
JB/T9092-99
|
|
驱动方式
|
手动
|
四、Q347MF喷煤粉球阀主要外形尺寸表
|
公称压力
PN(MPa)
|
公称通径
DN(mm)
|
尺寸(mm)
|
|
L
|
W
|
H
|
|
1.6
|
25
|
165
|
140
|
90
|
|
32
|
178
|
155
|
107
|
|
40
|
190
|
250
|
137
|
|
50
|
220
|
250
|
140
|
|
65
|
241
|
350
|
164
|
|
80
|
283
|
350
|
177
|
|
100
|
305
|
420
|
206
|
|
125
|
356
|
700
|
292
|
|
150
|
394
|
1000
|
320
|
|
其余连接尺寸请参阅样本《主要外型与连接尺寸表》
|

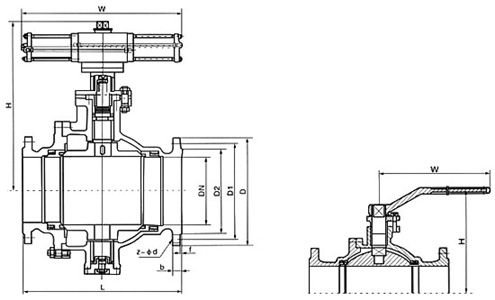

五、Q347MF喷煤粉球阀主要结构图
客户订货须知
尊敬的客户！如果你需要的喷煤粉专用球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。
如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15158748774；电话：0577-67990137；传真：0577-67335892。
